Hej tam! Jako dostawca w branży frezowania cnc, chętnie rozmawiam o tolerancjach wymiarowych w frezowaniu cnc. Czym więc do cholery są tolerancje wymiarowe? Krótko mówiąc, jest to dopuszczalna wielkość odchylenia od określonego wymiaru w części frezowanej CNC.
Zacznijmy od tego, dlaczego tolerancje wymiarowe mają tak duże znaczenie. Kiedy wytwarzasz części za pomocą frezowania CNC, chcesz, aby idealnie pasowały do innych komponentów w złożeniu. Jeśli części są za duże lub za małe, nie będą działać zgodnie z przeznaczeniem. Na przykład w przemyśle motoryzacyjnym części silnika muszą mieć wyjątkowo wąskie tolerancje. Tłok, który jest nawet odrobinę mniejszy, może prowadzić do słabych osiągów silnika, a nawet jego awarii. Zatem prawidłowe ustawienie tych tolerancji ma kluczowe znaczenie dla funkcjonalności, niezawodności i bezpieczeństwa produktu końcowego.
Obecnie istnieją różne rodzaje tolerancji wymiarowych. Jednym z powszechnych typów jest tolerancja dwustronna. Oznacza to, że dopuszczalne jest dopuszczalne odchylenie od określonego wymiaru zarówno w kierunku dodatnim, jak i ujemnym. Na przykład, jeśli średnica części ma wynosić 10 mm z dwustronną tolerancją ± 0,1 mm, może ona wynosić od 9,9 mm do 10,1 mm i nadal być brana pod uwagę w ramach specyfikacji.
Z drugiej strony istnieje jednostronna tolerancja. W tym przypadku zmiana jest dozwolona tylko w jednym kierunku. Załóżmy, że część ma mieć długość 20 mm z jednostronną tolerancją +0,2 mm i 0 mm po stronie ujemnej. Oznacza to, że część może mieć długość do 20,2 mm, ale nie może być krótsza niż 20 mm.

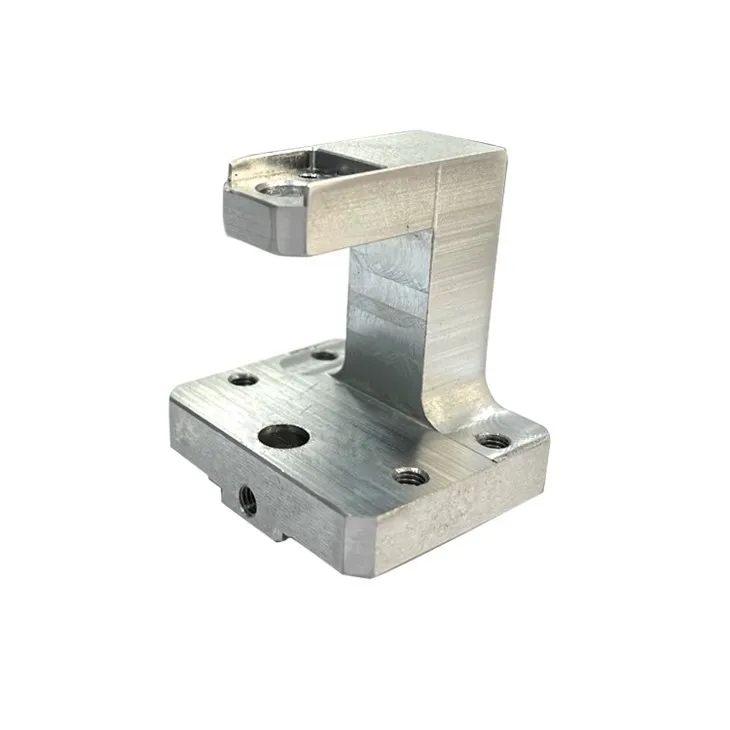

Jeśli chodzi o frezowanie cnc, osiągnięcie odpowiednich tolerancji wymiarowych zależy od wielu czynników. Po pierwsze, sama maszyna odgrywa ogromną rolę. Wysokiej klasy frezarki cnc są zaprojektowane tak, aby były bardziej precyzyjne i mogły utrzymywać mniejsze tolerancje. Na przykład topowa 5-osiowa frezarka cnc często może osiągnąć tolerancje w zakresie ±0,005 mm lub nawet lepsze. Możesz sprawdzić więcej na tematProducent 5-osiowych części do frezowania CNCaby poznać możliwości tych zaawansowanych maszyn.
Bardzo ważne są także narzędzia tnące, których używamy. Jakość, ostrość i rodzaj narzędzia tnącego mogą mieć wpływ na dokładność wymiarową frezowanej części. Tępe narzędzia mogą powodować większe zużycie części, co prowadzi do większych różnic wymiarowych. Zawsze dbamy o to, aby używać narzędzi skrawających wysokiej jakości i regularnie je wymieniać, aby zachować możliwie najlepsze tolerancje.
Kolejnym czynnikiem jest frezowany materiał. Różne materiały mają różne właściwości, które mogą mieć wpływ na sposób ich obróbki. Na przykład miękkie materiały, takie jak aluminium, są na ogół łatwiejsze do frezowania i można w nich uzyskać węższe tolerancje w porównaniu z twardszymi materiałami, takimi jak stal nierdzewna. Stal nierdzewna jest trudniejsza w obróbce i może powodować większe zużycie narzędzia, co z kolei może mieć wpływ na dokładność wymiarową części.
Istotne jest także zaprogramowanie frezarki cnc. Dobrze napisany program uwzględnia wszystkie czynniki, takie jak ścieżki narzędzia, prędkości posuwu i prędkości wrzeciona, aby zapewnić, że część zostanie wyfrezowana do właściwych wymiarów. Nawet niewielki błąd w programie może prowadzić do znacznych odchyleń wymiarowych.
Jako dostawca frezarek CNC dysponujemy szeregiem technik kontroli i pomiaru tolerancji wymiarowych. Jedną z najpopularniejszych metod jest użycie precyzyjnych narzędzi pomiarowych. Używamy takich rzeczy, jak suwmiarki, mikrometry i współrzędnościowe maszyny pomiarowe (CMM). Suwmiarki świetnie nadają się do szybkiego i łatwego pomiaru podstawowych wymiarów, natomiast mikrometry umożliwiają jeszcze dokładniejsze pomiary. Maszyny współrzędnościowe są bardzo dokładne i mogą mierzyć złożone geometrie i wiele wymiarów jednocześnie. Za pomocą sondy dotykają powierzchni części i rejestrują współrzędne, dzięki czemu możemy porównać rzeczywiste wymiary z podanymi.
Wykonujemy również kontrole w trakcie procesu. Oznacza to, że sprawdzamy część w trakcie frezowania. W ten sposób możemy wcześnie wykryć wszelkie potencjalne problemy i w razie potrzeby wprowadzić zmiany w procesie obróbki. Na przykład, jeśli zauważymy, że wymiary zaczynają odbiegać od tolerancji, możemy dostosować prędkość posuwu lub głębokość skrawania, aby przywrócić część do specyfikacji.
Kolejnym ważnym aspektem jest statystyczna kontrola procesu (SPC). Zbieramy dane o wymiarach frezowanych części w czasie i analizujemy je metodami statystycznymi. Pomaga nam to zidentyfikować trendy i wzorce w różnicach wymiarowych. Jeśli zauważymy, że tolerancje zaczynają wymykać się spod kontroli, możemy podjąć działania naprawcze, zanim wyprodukowana zostanie duża liczba niezgodnych części.
Porozmawiajmy teraz o różnych poziomach tolerancji wymiarowych, które są powszechnie wymagane w różnych gałęziach przemysłu. W przemyśle lotniczym części często muszą mieć bardzo wąskie tolerancje, czasami w zakresie ± 0,001 mm. Dzieje się tak, ponieważ bezpieczeństwo i osiągi samolotu zależą od dokładnego dopasowania i funkcjonowania każdego pojedynczego elementu.
Przemysł medyczny również wymaga części o wysokiej precyzji. Na przykład narzędzia chirurgiczne muszą być wykonane z bardzo wąskimi tolerancjami, aby zapewnić ich skuteczność i bezpieczeństwo. Tolerancje w medycynie mogą wynosić nawet ± 0,01 mm lub nawet więcej.
W przemyśle elektroniki użytkowej tolerancje są nieco luźniejsze w porównaniu z przemysłem lotniczym i medycznym, ale nadal są ważne. Części takie jak ramki smartfonów i komponenty laptopów muszą być dokładnie do siebie dopasowane, aby zapewnić wygodę użytkowania. Tolerancje w tej branży mogą wynosić od ± 0,05 mm do ± 0,1 mm.
Jako dostawca frezarek cnc stale pracujemy nad udoskonaleniem naszych procesów, aby sprostać stale rosnącym wymaganiom w zakresie coraz bardziej rygorystycznych tolerancji wymiarowych. Inwestujemy w najnowsze technologie, szkolimy naszą kadrę w zakresie stosowania najbardziej zaawansowanych technik i jesteśmy na bieżąco ze standardami branżowymi.

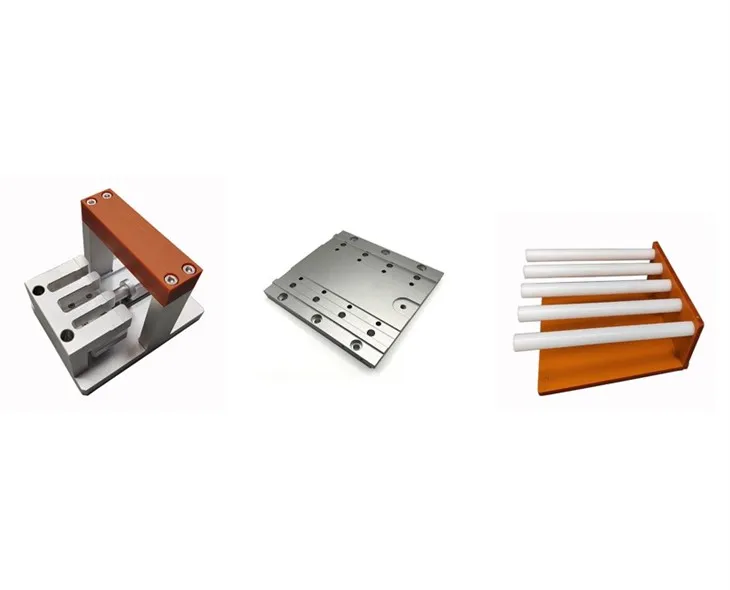

Jeśli jesteś na rynkuCzęści do frezowania CNCniezależnie od tego, czy chodzi o projekt na małą skalę, czy o produkcję na dużą skalę, jesteśmy tutaj, aby Ci pomóc. Posiadamy wiedzę i sprzęt do produkcji wysokiej jakości części z wymaganymi tolerancjami wymiarowymi. A jeśli szukasz bardziej zaawansowanych możliwości, naszeProducent 4-osiowych części do frezowania CNCusługi mogą zaoferować Ci świetne rozwiązanie.
Jeśli chcesz dowiedzieć się więcej lub chcesz omówić swoje specyficzne wymagania, nie wahaj się z nami skontaktować. Zawsze chętnie porozmawiamy i zobaczymy, jak możemy współpracować, aby uzyskać najlepsze części frezowane CNC.
Referencje:
- „Podręcznik obróbki CNC”
- Raporty branżowe dotyczące technologii frezowania cnc i tolerancji wymiarowych
